RA8P1 Titan Board WDT 使用说明

中文 | English

简介

看门狗设备可以保证我们的代码在我们的预期中进行，可以有效防止我们的程序因为一些其它不可控因素导致代码”跑飞“；本例程主要介绍了如何在 Titan Board 上使用窗口 WDT 设备;

硬件说明

无

FSP配置说明

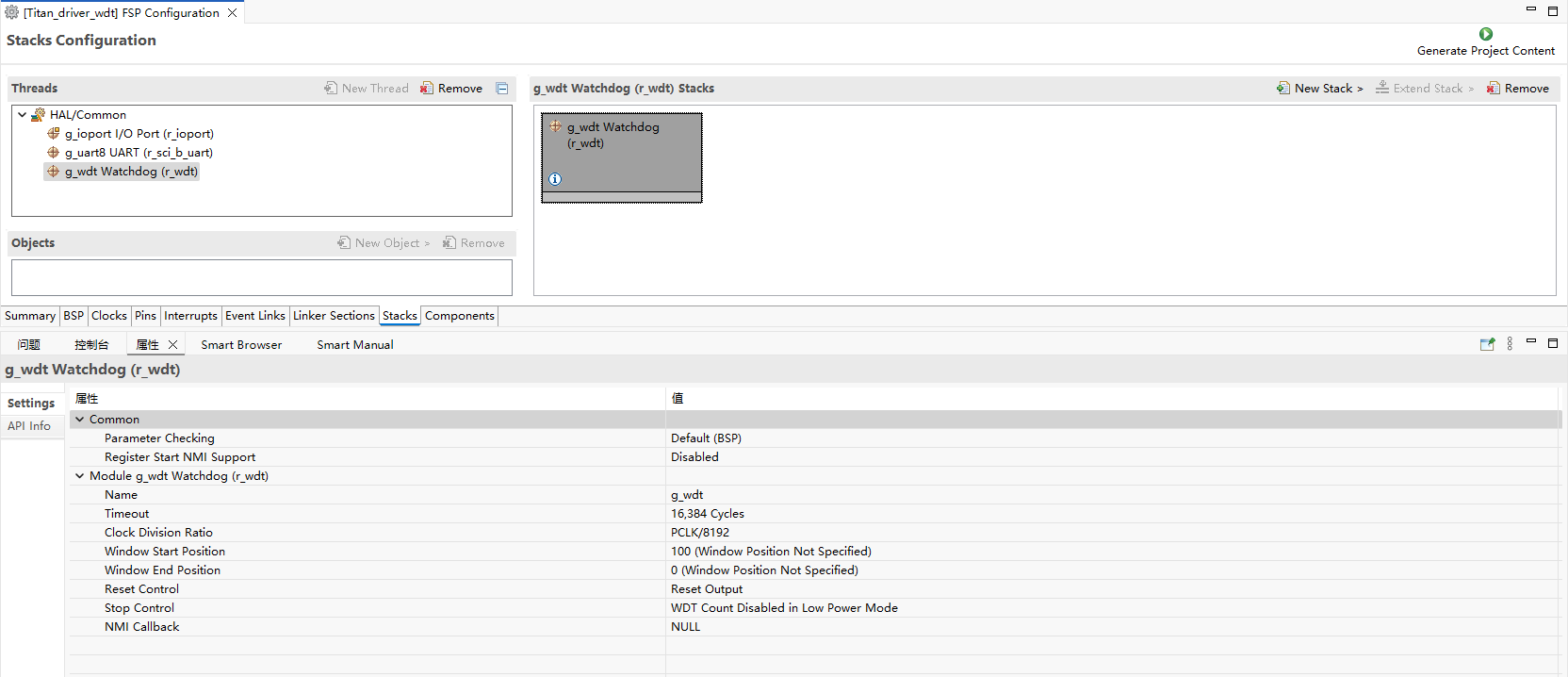

打开 FSP 工具 新建 Stacks 选择 r_wdt：

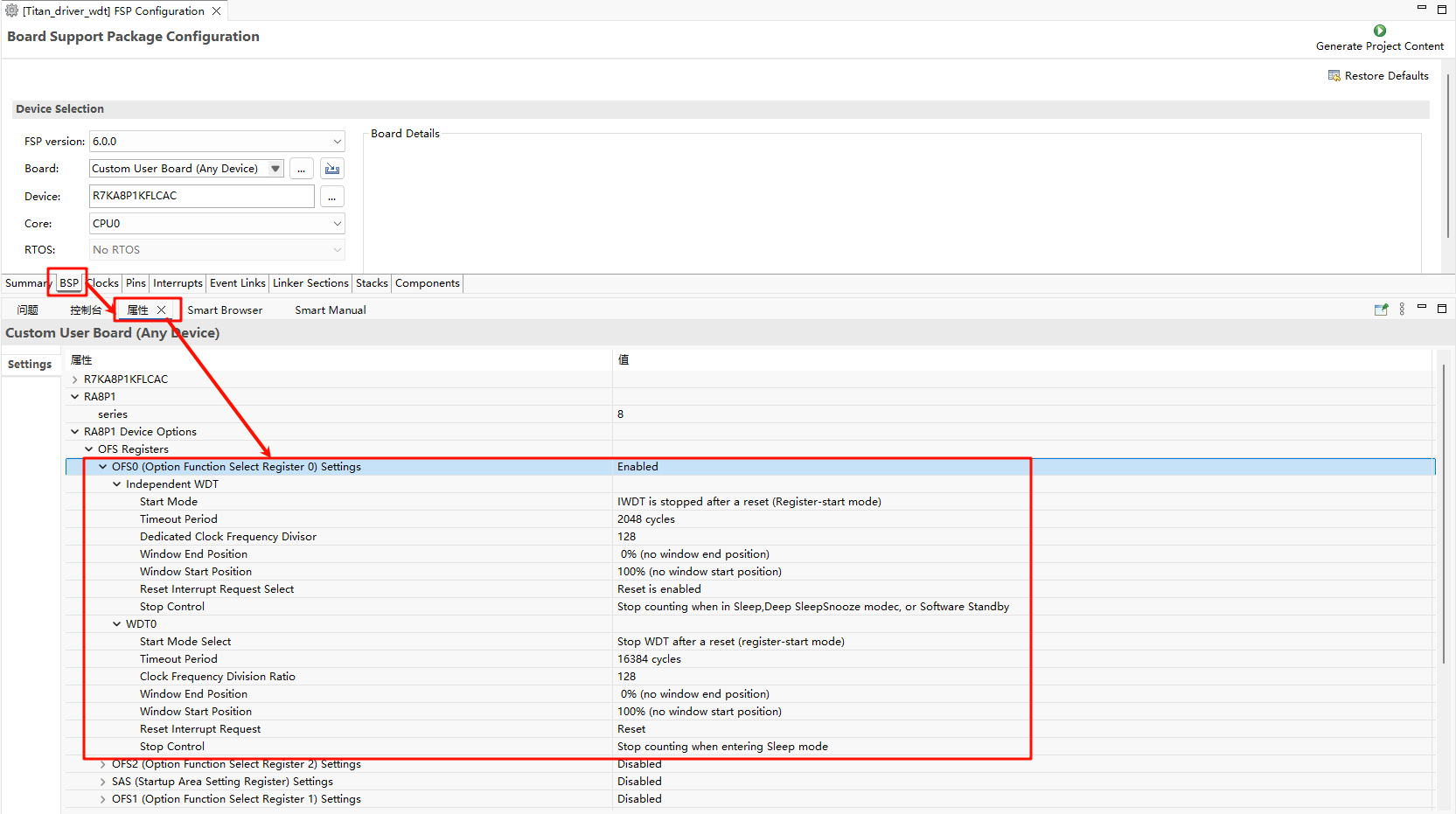

**注意：**使用 WDT 需要使能 OFS0 寄存器配置。

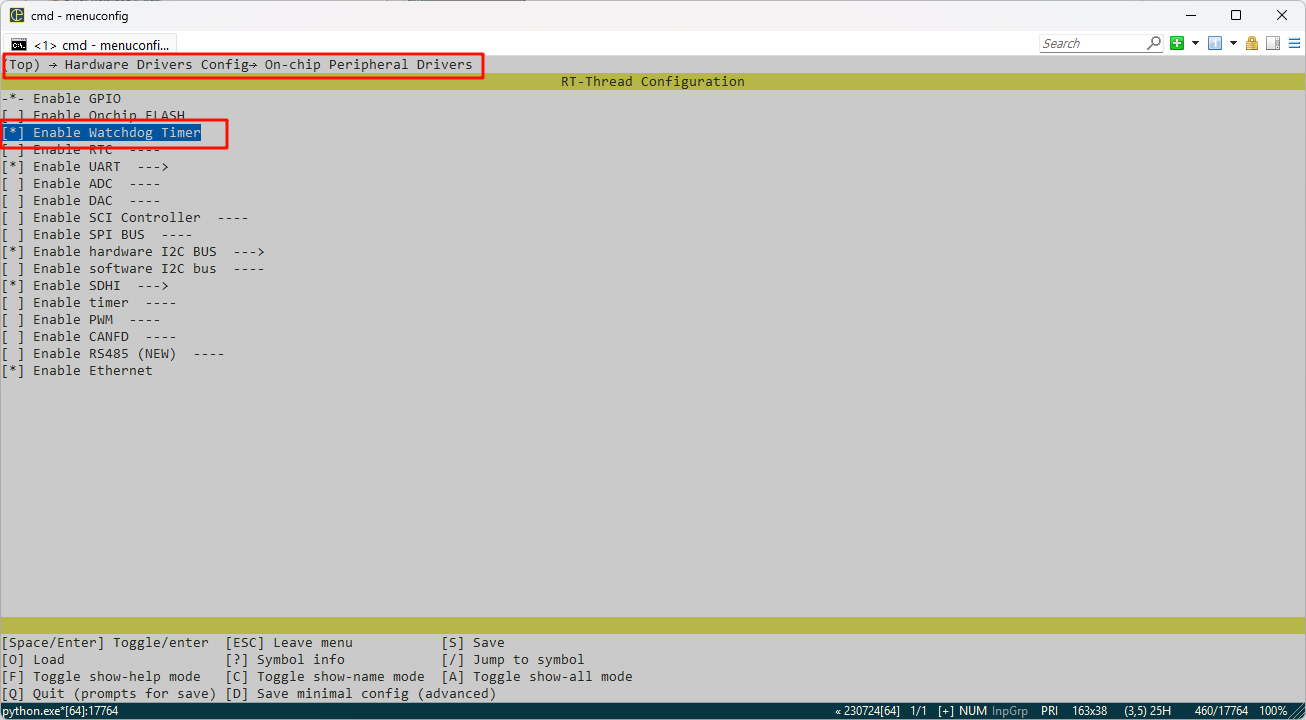

RT-Thread Settings配置

示例工程说明

示例程序位于 projects/Titan_driver_wdt/src/hal_entry.c。

/*
 * Copyright (c) 2006-2024, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author        Notes
 * 2024-03-11     Wangyuqiang   first version
 */

#include <rtthread.h>
#include "hal_data.h"
#include <rtdevice.h>
#include <board.h>

#define DBG_TAG "wdt"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>

#define WDT_DEVICE_NAME "wdt"    // 默认看门狗设备名，视 BSP 而定
#define WDT_FEED_INTERVAL 1000   // 喂狗间隔（单位 ms）
#define WDT_TIMEOUT 3            // 看门狗超时时间（单位 s）

static rt_device_t wdt_dev = RT_NULL;
static rt_thread_t feed_thread = RT_NULL;

#define LED_PIN_0    BSP_IO_PORT_06_PIN_00 /* Onboard LED pins */

void hal_entry(void)
{
    rt_kprintf("\nHello RT-Thread!\n");
    rt_kprintf("==================================================\n");
    rt_kprintf("This example project is an driver wdt routine!\n");
    rt_kprintf("==================================================\n");

    LOG_I("Tips:");
    LOG_I("You can run wdt testcase by executing the instruction: \'wdt_sample\'");

    while (1)
    {
        rt_pin_write(LED_PIN_0, PIN_HIGH);
        rt_thread_mdelay(1000);
        rt_pin_write(LED_PIN_0, PIN_LOW);
        rt_thread_mdelay(1000);
    }
}

static void feed_dog_entry(void *parameter)
{
    int count = 0;

    while (1)
    {
        if (count < 10)
        {
            rt_device_control(wdt_dev, RT_DEVICE_CTRL_WDT_KEEPALIVE, RT_NULL);
            LOG_I("[FeedDog] Feeding watchdog... %d", count);
        }
        else
        {
            LOG_E("[FeedDog] Simulate exception! Stop feeding.");
        }

        count++;
        rt_thread_mdelay(WDT_FEED_INTERVAL);
    }
}

static int wdt_sample(void)
{
    rt_err_t ret;

    wdt_dev = rt_device_find(WDT_DEVICE_NAME);
    if (wdt_dev == RT_NULL)
    {
        LOG_E("Cannot find %s device!", WDT_DEVICE_NAME);
        return -1;
    }

    ret = rt_device_control(wdt_dev, RT_DEVICE_CTRL_WDT_START, RT_NULL);
    if (ret != RT_EOK)
    {
        LOG_E("Start watchdog failed!");
        return -1;
    }

    LOG_I("Watchdog started...", WDT_TIMEOUT);

    feed_thread = rt_thread_create("feed_dog", feed_dog_entry, RT_NULL, 1024, 10, 10);
    if (feed_thread != RT_NULL)
        rt_thread_startup(feed_thread);

    return 0;
}
MSH_CMD_EXPORT(wdt_sample, wdt_sample);

编译&下载

• RT-Thread Studio：在 RT-Thread Studio 的包管理器中下载 Titan Board 资源包，然后创建新工程，执行编译。

编译完成后，将开发板的 Jlink 接口与 PC 机连接，然后将固件下载至开发板。

运行效果

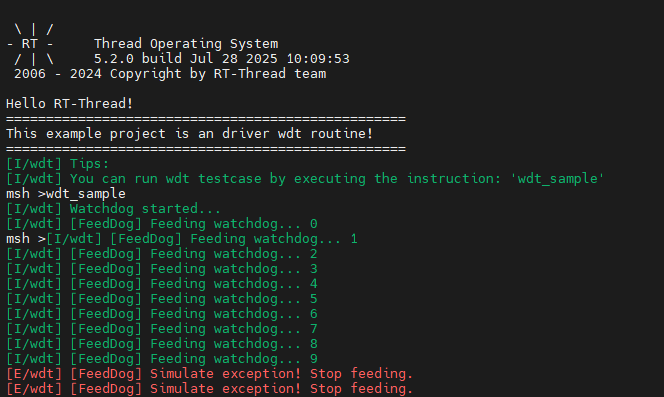

在终端输入 wdt_sample 指令运行 WDT 测试程序，在喂狗 10 次后停止喂狗，模拟了程序异常情况。

引用参考

设备与驱动：WDT 设备
